DEVI Dünnbett-Set 1-1500 für 10m², Touch 140F0828 / Dünnbettheizung , mit einem Anschluss
Hersteller: Danfoss GmbH Bereich DEVI, Husumer Straße 251, 24941 Flensburg, mail@devi.de
WEEE-Reg.-Nummer.: 66490570
Modellname/-kennzeichen des Lieferanten: Dünnbett-Set 1-1500 W 140F0828
EAN 5703466216620
devimatTM Dünnbett-Set mit
DEVIregTM Touch "professional"
Die selbstklebende Dünnbettheizung mit einem Anschluß (Typ: DTIF)
Dünnbettheizung
-Einsatzbereich: Fußbodentemperierung, intuitive Bedienung über Touchscrenn, kompatibel zu Bodenfühlern anderer Hersteller,
-passend zu vielen Schalterprogrammen, optionale Einstellung per Code
-Leistung: 150 W/m²
-mit Trägermatte
-Fixierung des Heizleiter: aufgeklebt
-Anzahl der Kaltleiter: 1
-Feuchtraumgeeignet
Maße:
Fläche: 10 m²
Länge: 20.000 mm
Breite: 500 mm

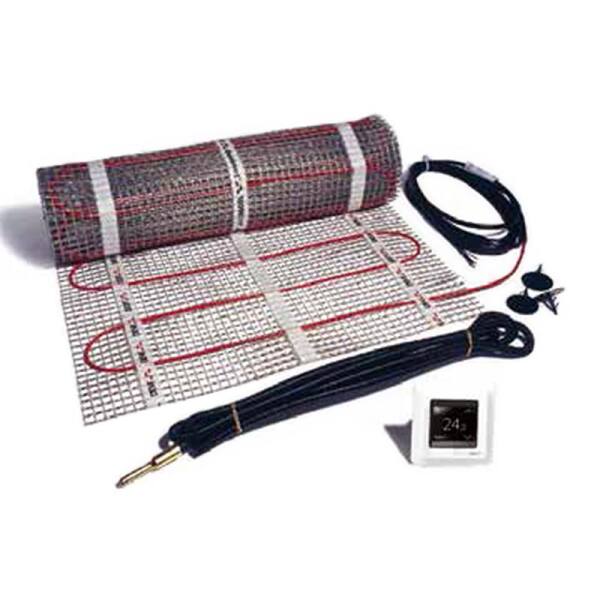

Lieferumfang:
1 devimat Dünnbett-Heizmatte mit Abschirmung Typ DTIF, 150 W/m²
1 DEVIreg TM Touch, Uhrenthermostat mit Touchscreen mit Tages- und Wochenprogrammierung 140F1064 mit Designrahmen und NTC-Bodenfühler
Kunststoffnägel
1 Fühlerhülse DN 10/60 mm
1 Fühlerrohr Durchmesser 10 mm
1 Montageanleitung
Durch die spezielle Konstruktion der devimat ™ Dünnbettheizmatte eröffnen sich dem Anwender neue Perspektiven hinsichtlich Heizungskomfort im Alt- und Neubau. Dieses Heizmattensystem wurde speziell für den Einbau in Ausgleichsmasse oder Flexkleber direkt unterhalb des Fußbodenbelages entwickelt. Durch ihr geringes Höhenmaß findet die elektrische Fußbodenheizung nun auch dort Zutritt, wo der Einbau bisher nicht möglich war, nämlich bei der Renovierung von Bädern, Duschen, Küchen usw., aber auch in vielen anderen Räumen mit geringen Bodenkonstruktionshöhen. Um an der Fußbodenoberfläche ein gleichmäßiges Temperaturprofil zu gewährleisten, wurde eine geringe Längenbelastung der eingesetzten Heizleitung von nur 11 W/m gewählt. Das Lieferprogramm umfaßt Heizmattengrößen von 1,0 - 10 m² bei einer spezifischen Heizleistung von 150 W/m² .
Bei schlechter oder gar fehlender Dämmung in der Fußbodenkonstruktion verbessert der Einbau von Wärmedämmplatten die Wirksamkeit des Heizsystems. Die Heizmattenkonstruktion: Zweileiterheizleitung mit einem Kaltleiteranschluß am Anfang der Heizmatte. (Typ: DTIF)
Die Heizleitungen sind mäanderförmig auf einem Glasfasergewebe fixiert, das sich ohne zusätzliche Hilfsmittel auf dem Untergrund kleben läßt. Der Kaltleiter ist mittels Schrumpfmuffen an die Heizleitung konfektioniert. Diese Flächenheizelemente entsprechen VDE 0700 Teil 241. Die höchstzulässige Temperatur an der Oberfläche der Heizleitung beträgt 120°C.
DEVIreg TM Touch
Intuitive Bedienung mit Endkunden und Installateuren entwickelt und getestet
passend zu verschiedenen Schalterprogrammen
Patentierte Kompatibilität mit Einzel- und Mehrfachrahmen
Einstellung je nach Raum- und Fußbodentyp (sicher bei Holzböden)
Optionale Einstellung per Code für Mehrfachinstallationen
Kompatibel mit NTC-Bodenfühler anderer Hersteller
Patentiertes Aus- und Einlesen der Einstellungscodes für die Fernwartung
Technische Daten:
Betriebsspannung: 220-240 V 50/60 Hz
Leistungsaufnahme im Standby-Betrieb: <400mW
Relais Ohmsche Last: 16A/3680 W bei 230 V, Induktive Last: Cos phi = 0,3 max.1A
Fühlereinheit: DEVI, NTC 15 kOhm bei 25° C, Galvanisch von der Spannungsversorgung getrennte Niederspannung, Kompatibel mit anderen Fühlern
Fühlerwerte: 0°C: 42 kOhm, 20°C: 18kOhm, 50°C: 6kOhm
Regelung: PWM - Pulsweitenmodulation
Umgebungstemperatur: +5 bis 30°C
Bodentemperatur: +10 bis 35 °C
Frostschutz: +5°C (+5 bis +9 °C)
Temperaturbereich: 5-35°C (Raum) oder 5-35°C (Fußboden)
Absenktemperatur: 5 bis 30 °C
Lagerungstemperatur: -20 bis +65 °C
Gangreserve: Einstellungen bleiben erhalten, Uhrzeit, Datum, Verbrauchszähler: 24 Stunden
Schutzart: IP
Abmessungen (H/B/T) zweiteiliger berührungssicherer Aufbau: installiert (Designrahmen: 85 x 85 x 44 mm, Oberteil: 67 x 67 x 22mm, Unterteil: 67 x 67 x 22 mm (von der Wandfläche)
